小型液压机前后压差过小怎么办?

发布者:液压机厂家 发布时间:2021-06-11

  小型液压机的节流阀前后压差过小在液压系统中,液压泵为定量泵,节流阀在液压缸的进油路上,所以系统是进油节流调速系统。液压缸为单出杆液压缸,换向阀采用三位四通0型电磁换向阀。系统 回油路上的单向阀作背压阀用。由于是进油节流调速系统,所以在调速过程中溢流阀是常开 的,起定压与溢流作用。

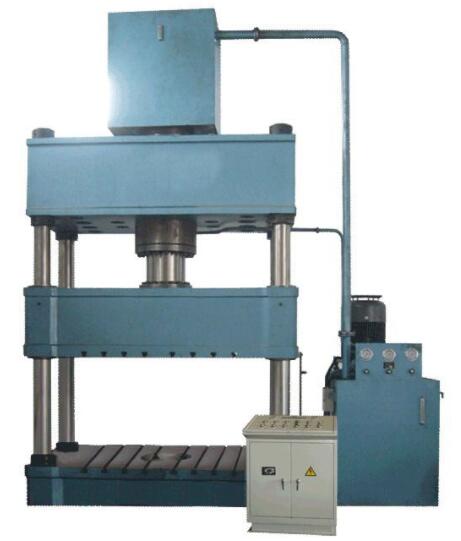

小型液压机

  小型液压机的节流阀前后压差过小系统的故障现象是:液压缸推动载荷运动时,运动速度达不到设定值。

  经检查系统中各元件工作正常,油液温度为40°C,属正常温度范围。溢流阀的调节压 力比液压缸工作压力高0. 3MPa,这个压力差值偏小,即溢流阀的调节压力较低是产生上述 故障的主要原因。

  节流阀进油节流调速回路中,液压缸的运动速度是由通过节流阀的流量决定的。通过节 流阀的流量又决定于节流阀的通流截面和节流阀的前后压差,一般要达到0.2〜0.3MPa, 再调节节流阀的通流截面,就能使通过节流阀的流量稳定。

小型液压机

  上述回路中,油液通过换向阀的压力损失为0. 2MPa,溢流阀的调定压力只比液压 缸的工作压力高0. 3MPa,这样就造成节流阀前后压差低于允许值(只有0〜0. IMPa), 通过节流阀的流量就达不到设计要求的数值,于是液压缸的运动速度就不可能达到设 定值。

  小型液压机的节流阀前后压差过小故障的排除方法:提髙溢流阀的调节压力到0.5〜l.OMPa,使节流阀的前后压差达到 合理的压力值,再调节节流阀的通流截面,液压缸的运动速度就能达到设定值。

  从以上分析不难看出,小型油压机的节流阀在调速回路要保证节流阀前后压差达到数值,低于合理的数值,执行机构的运动速度就不稳定,甚至造成液压缸爬行。
